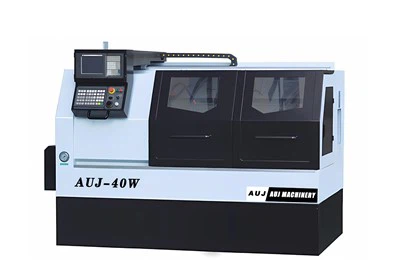

Plat Kabann CNC Thorne
Aranjman rezonab nan zo kòt fè kabann lan gen gwo frigidité ak estabilite, bon retire chip ak pèfòmans ki enpèmeyab, ak konsepsyon nan yon sèl-koton pa mande pou chanjman manyèl Kovèti pou. Vitès la ka ajiste steplessly.
Fonksyon
AUJ-6140e Flat Bed CNC Tour
Avanse konsepsyon jeneral
2 Aks vire machin Aranjman rezonab nan zo kòt fè kabann lan plat cnc tour machin kabann gen gwo frigidité ak estabilite, bon retire chip ak pèfòmans ki enpèmeyab, ak konsepsyon an yon sèl-koton pa mande pou chanjman manyèl Kovèti pou. Vitès la ka ajiste steplessly Ti Flat CNC machin.
Headstock ak tou de presizyon ak frigidité
Ti machin plat CNC yon sèl-koton konsepsyon, kote yo pote devan an adopte doub-ranje woulo bi silendrik, ak kote yo pote dèyè adopte yon seri matche angilè kontak bi, ki pa sèlman asire frigidité nan koupe nan file koton an, men tou, asire presizyon nan. koton an 2 aks vire machin plat CNC vire tour.
Konsepsyon rezonab nan sistèm manje
Manje vètikal ak orizontal la dirèkteman konekte ak vis boul la atravè kouple elastik la, ak transmisyon segondè presizyon ak egzat. Se baton an vis fiks nan yon bout ak sipòte nan lòt bout la, ki pa sèlman elimine espas sa a axial, men tou, ka pwolonje lib, evite elongasyon nan baton an vis ki te koze pa monte nan tanperati nan pwosesis la k ap travay, sa ki lakòz koube longitudinal. , ak asire pwezante baton an vis pandan itilizasyon presizyon ak frigidité sistèm nan vis boul Flat Bed Cnc Lathe Machine.
Segondè efikasite pwosesis
Flat kabann cnc tour machin motè prensipal la adopte yon motè konvèsyon frekans segondè-koupl, makonnen ak frigidité segondè file koton, ki ka rankontre tou de koupe pwisan ak pwosesis segondè-presizyon Flat CNC vire Thorne Flat CNC vire sant.
Fleksib ak serye tailstock bloke
Se tailstock la ekipe ak fèmen rapid ak fèmen vis an menm tan an. Ka fèmen rapid dwe itilize pandan D 'fòs koupe ba, ak fèmen vis ajoute pou koupe fò asire ke tailstock la pa pral fè bak pandan koupe fò Flat CNC vire sant Flat CNC vire tour.
|
Mak |
Kalite |
||
|
AUJ{{0}E |
|||
|
Pwosesis |
Dyamèt balanse maksimòm sou kabann lan |
(mm) |
400 |
|
Balanse dyamèt plak glisman |
(mm) |
200 |
|
|
Longè koupe maksimòm |
(mm) |
750 |
|
|
Lajè tren |
/ |
(mm) |
340 |
|
vire |
Ranje vitès spindle |
(r/min) |
8-325-1750 (VFD) |
|
Etap vitès spindle |
/ |
Regilasyon vitès Stepless |
|
|
Peri spindle |
(mm) |
Φ52 |
|
|
Manyèl Cluck |
/ |
Estanda |
|
|
Pneumatic Cluck |
/ |
Si ou vle |
|
|
Cluck idwolik |
/ |
Si ou vle |
|
|
Pouvwa motè koton |
(c) |
33.3Hz.5.5kW VFD |
|
|
Manje |
Z-aks konjesyon serebral |
(mm) |
800 |
|
Konjesyon serebral X-aks |
(mm) |
235 |
|
|
X/Z Vitès k ap deplase rapid |
(m/min) |
6/8servo |
|
|
X/Z Min D ' |
(mm) |
0.001 |
|
|
Kondwi koupl motè X/Z |
N.M |
Servo 5/7.7 |
|
|
Pozisyon |
Repetibilite presizyon X/Z |
(ISO) |
0.009/0.01 |
|
Cha |
Orizontal sis-estasyon |
/ |
Si ou vle |
|
Orizontal kat estasyon |
/ |
Estanda |
|
|
Pòs zouti |
/ |
Si ou vle |
|
|
Tour zouti dimansyon |
(mm) |
25×25 |
|
|
Repitif pozisyon presizyon |
/ |
0.005 |
|
|
Tan chanjman zouti |
/ |
2s |
|
|
Taystock |
Konjesyon serebral manch tailstock |
/ |
130 |
|
Dyamèt/twou nan manch taiistock |
/ |
Φ60% 2fMT4 |
|
|
Materyo |
Precision nan espas travay yo |
/ |
IT6 |
|
Wordplaces brutality |
/ |
Ra0.8 |
|
|
Sistèm CNC |
GSK 928TEa,980TB2,980TDb |
/ |
Estanda |
|
KND K100Ti-B, K1000Ti-A |
/ |
Estanda |
|
|
Dimansyon zouti (L × W × H) (mm) |
2200×1200×1520 |
||
|
Pwa (kg) |
1800 |
||
| Remak:Si paramèt yo gen nenpòt chanjman, tanpri swiv pwodwi reyèl la. | |||
